電潛泵礦藏內部解離體系方略預設

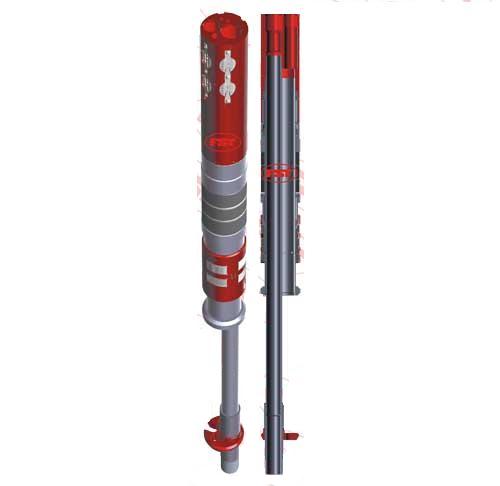

　　工作原理當油水混合物在油層中通過套管進入油套環空后，經電潛泵2提壓直接進入水力旋流器，經過水力旋流器分離后，濃縮油液通過旋流器的溢流口、旁通管進入電潛泵1，再由電潛泵1將油液舉升到地面。

　　該系統采用電潛泵作為動力泵和舉升泵，由同一臺潛油電動機帶動，結構緊湊，處理液量大，且可充分利用現有國產化配套設備，成本低，效益好。所采用的靜態水力旋流器結構簡單，體積小，內部無運動件和易損件，適合于井下這種特殊環境中工作。各部件的連接采用法蘭連接，方便快速。

　　它是利用兩相混合在一起但不互溶的液體之間的密度差，在水力旋流器體內進行離心分離。作為井下油水分離的水力旋流器以其尺寸長，口徑小的結構特點，具有良好的分離能力。水力旋流器采用對稱切向雙入口和雙錐形結構，其主要結構參數為主直徑D，總長度為L0，其它結構尺寸可根據主直徑D來確定。

　　配套電動機的選擇由于雙電潛泵共用同一臺電動機驅動，所以在確定了兩泵的功率后，就可選擇電動機，但考慮到電動機還需帶動保護器及油氣分離器，電動機功率應由下式確定Np=K（N1+N2）式中K功率系數，可以取111112.

　　以某油區為例，已知：注水平均壓力為1012MPa，注水平均深度為2000m，其油水分離系統的下泵深度為1300m，泵沉沒度為500m，日產液量為150m3/d，電潛泵2排液量為150m3/d，系統應用在13717mm（5"-英寸）套管中，采用73mm（2（3英寸，內徑為62mm）油管。油井中油水混合液含水90%，分離后從水1力旋流器溢流口流出的濃縮液水油比為1B1，回注水中的含油標準應達到50ppm.

　　根據上述的分析及計算可得如下結果。水力旋流器主直徑D=35mm，總長度為1740mm；電潛泵1的參數為：流量30m3/d，壓頭1010MPa，功率11kW；電潛泵2的參數為：壓頭1810MPa，功率60kW；配套電動機所需的功率圓整后為90kW.

　　結束語當油田進入高含水期，為提高原油產量和綜合經濟效益，可采用井下油水分離系統這一新技術。在國外，特別是北美，井下油水分離系統已進入商業應用階段，而在我國此系統的研究尚處于起步階段，還有許多具體的工作需要去進一步研究、探索和開發。筆者設計的井下油水分離系統采用國產98型泵與107型電動機配套使用，經分析計算知，各參數選取合適，所采用的水力旋流器也能滿足處理的要求，是一種較為合理的設計方案。
